1947년 독일 퀼른에서 설립된 EPK 사는 70여년에 걸친 다양한 두께측정기 개발로 고객의 요구에 부합하는 정밀한 "Made in Germany" 게이지를 공급하고 있으며 ISO9001 인증을 획득한 세계적으로 널리 알려진 업체 입니다. 주요 공급품으로는 도막두께측정기, 벽두께측정기, 초음파두께측정기와 핀홀측정기 등이 있으며 국내 자동차 OEM, 주요 도료사 및 조선소, PCB 업체 등 수 많은 게이지가 보급되어 사용 중에 있습니다.

제품명

초음파 두께 측정기 QuintSonic 7

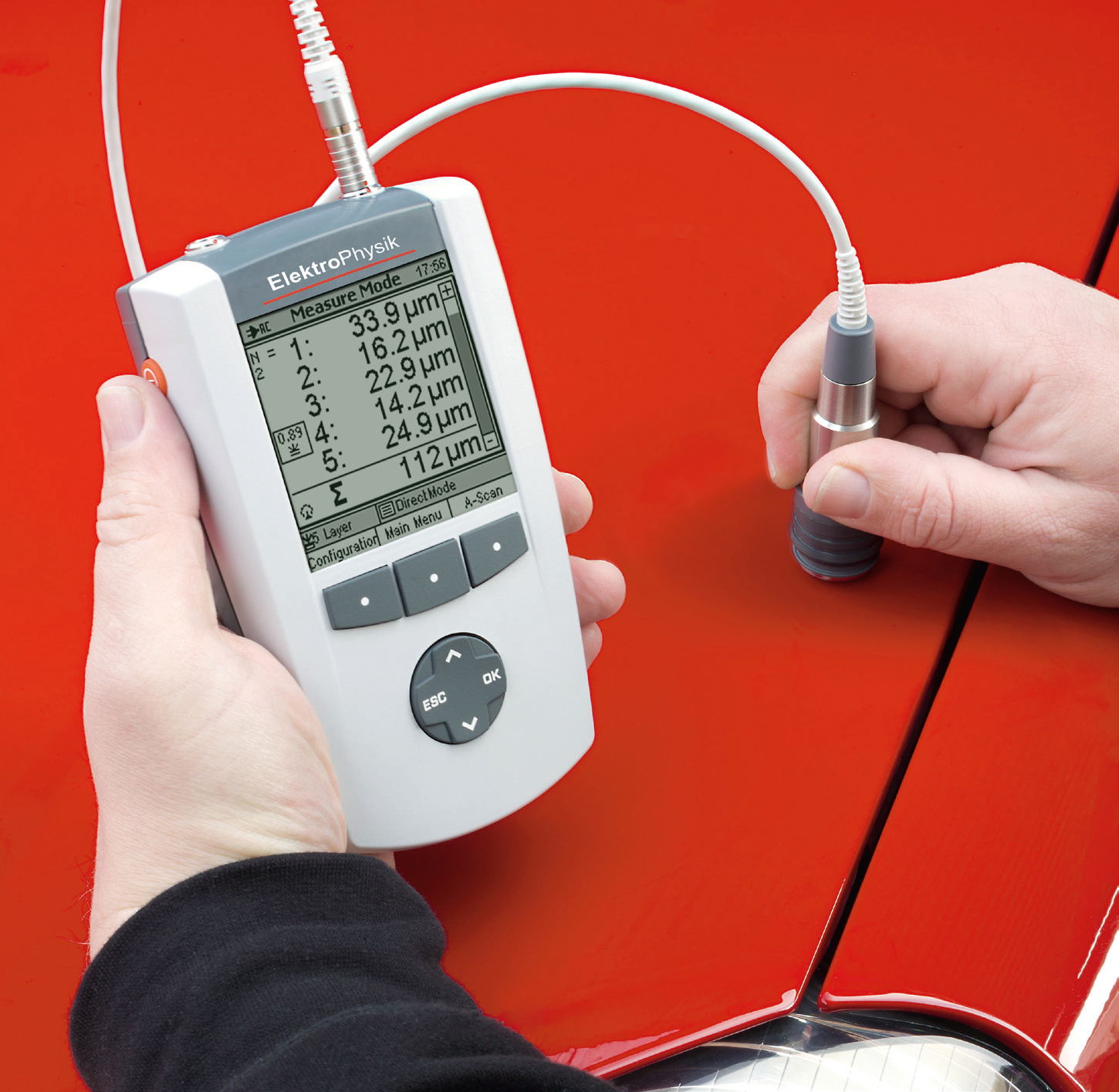

Multi-Layer 측정기 가능한 초음파두께측정기 QuintSonic 7

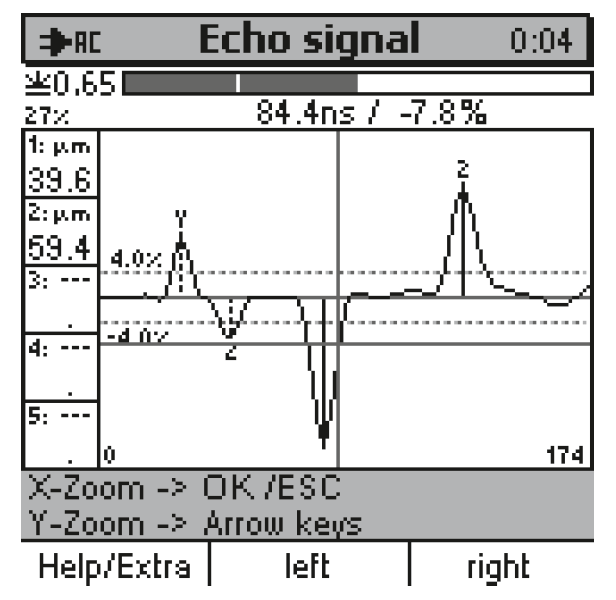

플라스틱, 금속, 목재, 유리 및 세라믹에 도포된 페인트, 래커 및 플라스틱 층을 측정하기 위한 초음파 도막 두께 측정기. 최대 다섯 개의 층을 비파괴식으로 한번에 측정할 수 있습니다. 혁신적인 기술로 QuintSonic 7 은 GRP(Glass fiber Reinforced Plastics) 와 CRP(Carbon fiber Reinforced Plastics) 성분의 두께를 정확하게 측정할 수 있는 최초의 도막게이지 입니다. 특히 A-scan 기능은 게이지를 PC에 연결 없이 직접 기기의 디스플레이에서 사용이 가능한 혁신적인 기술입니다. 이 기능으로 QuintSonic 7은 실험실이나 현장의 어떠한 상황에서도 신뢰성 있는 측정이 가능한 가장 이상적인 도막 두께측정기 입니다. QuintSonic 7은 자동차 산업 , 항공기 제조 또는 고정밀을 요하는 다른 산업에서 다양한 적용이 가능합니다.

특징

·플라스틱, 금속, 목재, 유리 및 세라믹에 도포된 페인트, 래커 및 플라스틱 코팅 층을 측정하기 위한 초음파 도막 두께 측정기

·10 ㎛ 부터 측정 가능

·7mm 두께 까지 측정 가능

·한번의 측정으로 5개 코팅층 두께 측정 가능

·GRP(Glass fiber Reinforced Plastics) 와 CRP(Carbon fiber Reinforced Plastics) 측정도 가능

Property	Value
Measuring principle	Ultrasonic pulse run-time method
Measuring range / Resolution / Accuracy	Nr.1 Measuring range 356 µm Resolution 0,25 µm Accuracy 0,25 µm Nr.2 Measuring range 890 µm Resolution 0,5 µm Accuracy 0,5 µm Nr.3 Measuring range 1.900 µm Resolution 1 µm Accuracy 1 µm Nr.4 Measuring range 3.900 µm Resolution 2 µm Accuracy 2 µm Nr.5 Measuring range 7.500 µm Resolution 4 µm Accuracy 4 µm (at 2375 m/s ultrasonic velocity in all layers)
Minimum layer thickness	approx. 10 µm (depending on the ultrasonic velocity in the layer)
Number of layers	up to 5 layers in one operation
Measurement cycle time	approx. 1 s
Measuring area	5 mm Ø / 0.2" Ø
Contact area	10 mm Ø / 0.4" Ø
Minimum curvature radius	convex: 50 mm / 2" concave: -
No. of test series	300
Measurement storage	250.000
Measurement units	µm, mm, mils
Calibration	Sound velocity calibration for up to 5 layers
Statistics	N (number of measurment values) · Minimum · Maximum · Average · Standard · deviation · Coefficient of variation · Block statistics (user adjustable) · Histogram · Trend diagram
Interface	Infrared (IrDA® 1.0) USB optional RS-232 via additional adapter cable
International Standards	DIN EN ISO 2808
Signal processing	Sensor integrated digital 32-bit signal processing (SIDSP®)
Operating temperature	5 °C - 50 °C / 40 ° F - 122 °F
Storage temperature	-10 °C - 50 °C / 14 °F - 122 °F
Power Supply	4 x Mignon battery AA / LR06 Power supply (90 - 240V AC / 48 - 62 Hz)
Dimensions	Gauge: 153 mm x 89 mm x 32 mm / 6" x 3.5" x 1.3" Sensor: Ø 25 mm x 60 mm / Ø 1" x 2.4"
Weight	Gauge: 310 g / 10.8 oz Sensor: 80 g / 2.8 oz Cable: 30 g / 1 oz
