ElektroPhysik 두께측정기

1947년 독일 퀼른에서 설립된 EPK 사는 70여년에 걸친 다양한 두께측정기 개발로 고객의 요구에 부합하는 정밀한 "Made in Germany" 게이지를 공급하고 있으며 ISO9001 인증을 획득한 세계적으로 널리 알려진 업체 입니다. 주요 공급품으로는 도막두께측정기, 벽두께측정기, 초음파두께측정기와 핀홀측정기 등이 있으며 국내 자동차 OEM, 주요 도료사 및 조선소, PCB 업체 등 수 많은 게이지가 보급되어 사용 중에 있습니다.

제품명

MiniTest 7400/7200 FH

정밀한 벽 두께 측정기 MiniTest7400FH

MiniTest 7400 FH 는 탁월한 정밀성으로 비철 물질의 두께를 24mm 까지 측정할 수 있습니다. 기존의 파과식 방법과 달리 비파괴식으로 병(bottle), 유리(glass), 또는 플라스틱(Plastic)의 두께를 정확하게 측정할 수 있으며, 자동차나 항공 산업에서 쓰이는 복잡한 모양의 알루미늄(Aluminium) 이나 티타늄(titanium) 물질의 두께를 측정하는데 적합합니다.

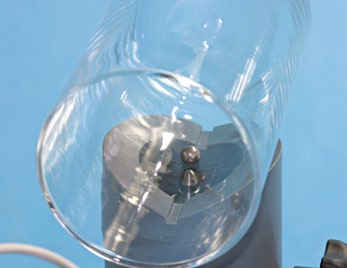

두께를 측정할 때는 특수 코팅 된 Reference ball 을 이용하는데, 센서와 reference ball 사이에 측정하고자 하는 물질을 위치해서 간단하게 두께를 측정할 수 있습니다. 마찬가지로 EPK 사의 SIDSP(Sensor-Integrated Digital Signal Processing) 기술을 적용하여 뛰어난 정밀성과 재현성을 자랑합니다.

벽 두께 측정기 MiniTest7400FH 의 특징

■ 내구성이 강한 센서 tip

■ 고정밀 target ball

■ 초당 20 개 까지의 data 측정

■ 정확정을 높여주는 5 Point 검교정

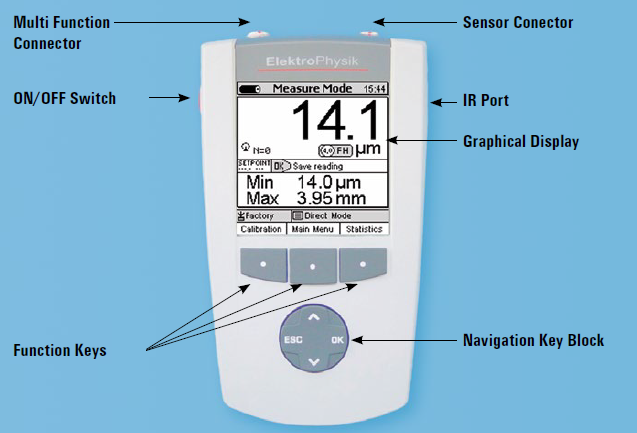

■ 크고 보기 편한 디스플레이

Property	Value
Measuring range	FH 4 probe: 0 mm - 2.0 mm with 1.5 mm reference ball FH 4 probe: 0 mm - 3,5 mm with 2,5 mm reference ball FH 4 probe: 0 mm - 6,0 mm with 4,0 mm reference ball FH 4 probe: 0 mm - 5,0 mm with 1,5 mm magnetic ball FH 4 probe: 0 mm - 9,0 mm with 3,0 mm magnetic ball FH 10 probe: 0 mm - 4,0 mm with 2,5 mm reference ball FH 10 probe: 0 mm - 7,0 mm with 4,0 mm reference ball FH 10 probe: 0 mm - 10,0 mm with 6,0 mm reference ball FH 10 probe: 0 mm - 13,0 mm with 9,0 mm reference ball FH 10 probe: 0 mm - 16,0 mm with 4,0 mm reference ball FH 10 probe: 0 mm - 24,0 mm with 6,0 mm reference ball
Measuring Tolerance	FH 4 probe: 0 mm - 2,0 mm± (3 μm + 1% of reading) FH 4 probe: 0 mm - 3,5 mm± (5 μm + 1% of reading) FH 4 probe: 0 mm - 6,0 mm± (10 μm + 1% of reading) FH 4 probe: 0 mm - 5,0 mm± (20 μm + 2% of reading) FH 4 probe: 0 mm - 9,0 mm± (40 μm + 2% of reading) FH 10 probe: 0 mm - 4,0 mm± (5 μm + 1% of reading) FH 10 probe: 0 mm - 7,0 mm± (10 μm + 1% of reading) FH 10 probe: 0 mm - 10,0 mm± (20 μm + 1% of reading) FH 10 probe: 0 mm - 13,0 mm± (20 μm + 1% of reading) FH 10 probe: 0 mm - 16,0 mm± (40 μm + 2% of reading) FH 10 probe: 0 mm - 24,0 mm± (60 μm + 2% of reading)
Low range resolution	0,1 μm (FH 4) 0,2 μm (FH10)
Repeatability	Better than ± (1 μm + 0.5 % of reading)
Measuring principle	Magnetostatic
Logging rate	1, 2, 5, 10, 20 readings per second (selectable)
Data memory	240,000 values (limited to 100,000 values on MiniTest 7200 FH)
Calibration	Factory, Zero, Zero + up to 4 points
Measuring units	metric (μm, mm), imperial (mils, inch)
Statistical charting	Numeric, trend, and histogram (with MiniTest 7400 FH only)
Interfaces	RS232 TTL + IrDA 1.0
Operating temperature	-10 °C - 60 °C(Storage temperature: –20°C to +80°C)
Dimensions and weight	153 mm x 89 mm x 32 mm / 310 g / 6 in. x 3.5 in. x 1.3 in. / 11 oz. (Gauge with Batteries only)
Power supply	4 x AA (LR06) batteries, or optional power unit (90 – 240 V~/48 – 62 Hz)
