U.S. Patent No. 6,679,095
"Test your material for chip & impact resistance to flying gravel"

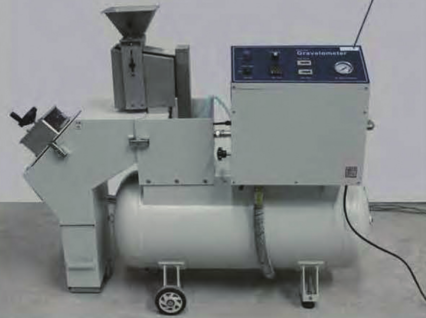

Gravel Impact! 비석시험기 Multi Test Gravelometer
손쉬운 사용
높은 재현성
최신 다목적 비석시험기 Gravelometer로 각종 자동차 자재 및 코팅재에 대한 비석 충격 시험이 가능합니다. SAE, ASTM, VDA, GM, Ford, Chrysler, Mazda, JIS, Nissan, VW, Toyota 등에서 요구하는 규격의 시험이 모두 가능하며, 한 대의 다목적 비석시험기로 거의 모든 자동차 업계에서 요구하는 비석시험이 가능합니다. 주요 구성품은 건 어셈블리(Gun Assembly), 타깃 챔버(Target Chamber) 그리고 시편 홀더(Specimen Holder)로 구성되어 있습니다. 하루에 수백 번의 시험이 가능하며 빠르게 시편의 장착 및 탈거가 가능합니다. 또한 비석 Box 를 별도로 위치시켜서 아주 편리하게 사용할 수 있습니다. 비석시험기는 시험법의 여러 조건들의 컨트롤이 가능하며, ISO9000 인증에 의한 검교정이 가능합니다.
미국/독일/일본 및 기타규격의 비석시험
다음과 같은 다양한 모듈을 장착하여 비석시험이 가능합니다.
- Gun Assembly for SAE and VDA
- 90° Target Chamber for SAE and VDA
- 45 ° Target Chamber for SAE
- 54 ° Target Chamber for VDA
- Flat Specimen Holder Assembly
- 3D Specimen Chamber

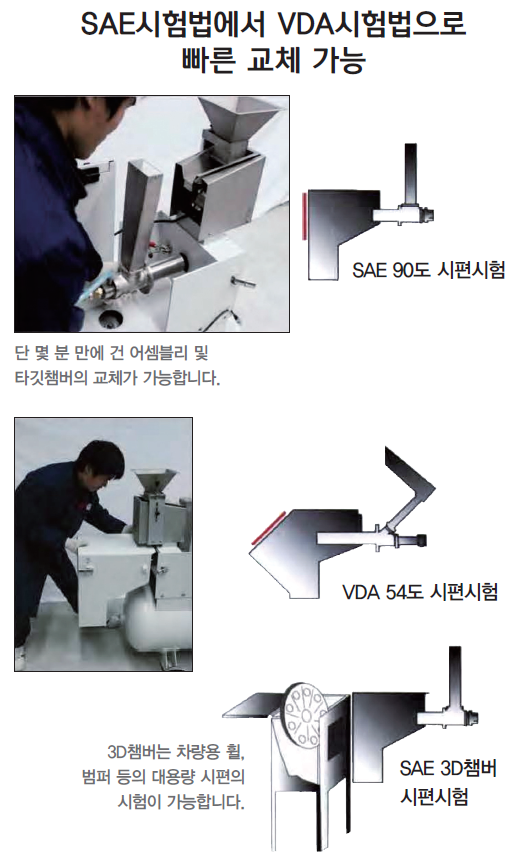

Gun Assembly와 Target Chamber는 각각의 시험법에서 요구하는 것과 같이 변경이 가능하며, 충격 각도의 조절이 가능합니다. 하나의 시험법에서 다른 시험법으로의 변경은 3분 이내면 충분할 만큼 심플한 디자인으로 설계 되었습니다.

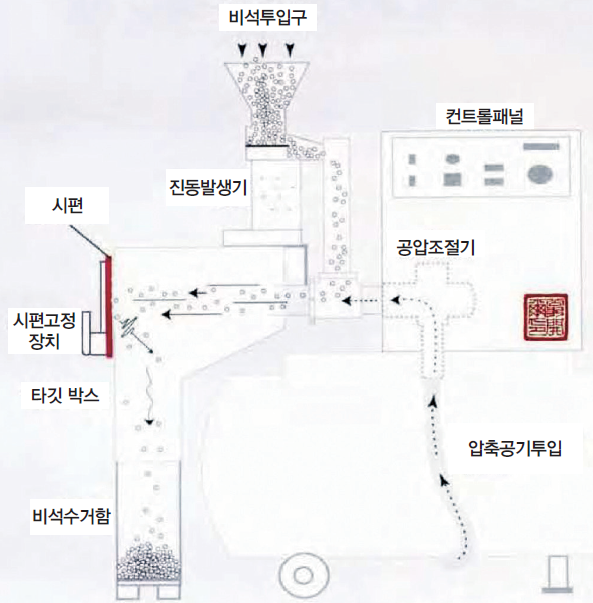

<비석시험기 작동원리>
계량된 비석을 진동발생기를 이용하여 비석투입구로 넣어줍니다. 압축공기 탱크에서 공급되는 빠른 속도의 공압에 의하여 Gun Assembly로 비석이 투입되면서 동시에 시편을 향하여 발사됩니다. 시편에 충격을 입힌 비석은 하단에 위치한 비석수거함으로 떨어지게 됩니다.
비석 시험기는 다음과 같은 다양한 형태의 비석 시험이 가능합니다.
<Chilled Iron Grit>
<Crushed Granite>
<Steel Shot>

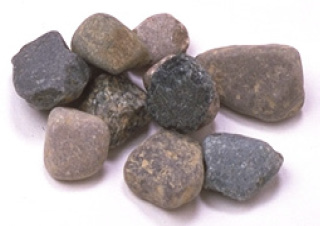

<Worn River Gravel>
쉬운 사용법최신형 비석시험기의 단단한 구조 및 정밀함으로 하루에도 수백 개 시편의 시험이 가능합니다. 평판형의 시편 홀더는 챔버의 외부에 위치하여 빠른 시편의 장착 및 탈거가 가능하며 많은 양의 시편의 처리가 가능합니다. 빠르고 쉬운 사용을 위하여 비석의 투입구와 수거함 역시 사용이 편리하게 설계 되었습니다. 또한 디지털 카운터가 장착되어 있어 진행중인 시험을 모니터링 할 수 있으며, 건 어셈블리로 흐르는 공기의 압력을 보여주는 노즐 압력 게이지가 장착 되어 있습니다. 일체형 공기레벨기와 발판으로 시험기의 수평 유지가 용이 합니다.조절 가능한 시편 장착평판형의 시편을 90도 또는 45도로 조절하여 충격각을 설정할 수 있습니다. 평판형 시편 홀더는 시편의 두께에 따라서 조절이 가능하도록 디자인 되어 있습니다. 입체형 시편의 장착을 위한 3D 챔버홀더 역시 공급이 가능하며 차량용 휠, 스프링, 범퍼파트 등의 대용량 시편의 시험도 가능합니다.정교한 시험최신형 비석시험기 Gravelometer는 테스트의 다양성을 조절하며 시험이 가능합니다. - 비석 투입 비율 조절: 진동발생기의 조절을 통해 비석 투입량의 조절이 가능합니다. - 공기 압력 및 속도 조절: 일체형의 공기압력 탱크를 장착하여 노즐로 전달되는 공기의 압력과 속도를 일정하게 유지시켜 시험의 정확성을 높입니다. - 일정한 공기 흐름: 정밀하게 장착되어 있는 건(Gun) 구성품들이 공기 흐름을 일정하게 유지시켜 줍니다. - 시험 시간: 시험시간을 프로그래밍 할 수 있습니다.안전성최신 다목적 비석시험기는 사용자의 안전을 위한 안전장치가 장착되어 안전한 시험이 가능합니다. 타깃 박스가 제거되거나 타깃 플레이트 혹은 시편 홀더가 열리게 되면 자동적으로 비석시험기의 안전장치가 작동하여 전원이 꺼지게 됩니다. 에어탱크에 장착된 안전장치 밸브는 공기 압력이 일정 수준 아래로 떨어지더라도 자동적으로 일정한 압력의 공기가 공급 될 수 있게 합니다.쉬운 유지보수 및 관리최신 비석시험기의 모든 구성 파트들은 빠르고 쉬운 유지보수, 점검 그리고 검교정이 가능합니다. 청소가 용이한 에어필터의 장착으로 비석 또는 자갈 등에서 발생되는 먼지를 효과적으로 관리 할 수 있습니다.컴팩트한 디자인모듈러 형식의 디자인을 채택한 최신 비석시험기는 최소한의 공간 사용으로 실험실에 설치가 가능합니다. 다양한 시험법의 모든 시험을 하기 위하여 여러 대의 시험기가 아닌 단 한대의 비석시험기로 시험이 가능합니다.
자동차 소재 및 재료의 신뢰성 있는 시험비석시험기는 주요 자동차 제조사 및 협력사를 위하여 SAE 위원회의 요구에 의하여 개발되었습니다. 30년이 넘는 시간 동안 비석시험기는 날라오는 자갈에 의한 손상을 재현하는데 사용 되어져 왔습니다. 최신의 다목적 비석시험기는 다음과 같은 현상의 재현 시험이 가능합니다.Topcoating의 점착력 손상 시험 - 개별 코팅 층의 점착력 손상 시험 - 단단한 유리재질의 손상 시험 - 우수한 내 마모성의 필름두께 시험 - 플라스틱 및 유리소재의 칩핑, 충격 및 점착력 손상 시험
다양한 규격의 시험 가능최신의 다목적 비석시험기는 다음과 같은 다양한 규격의 시험이 가능합니다. - SAE - VDA - ASTM - JIS - GM - Chrysler - Ford - Mazda - Nissan - VW and Toyota<Lock in Specimen>
<Pour Gravel>
<Start Test>
